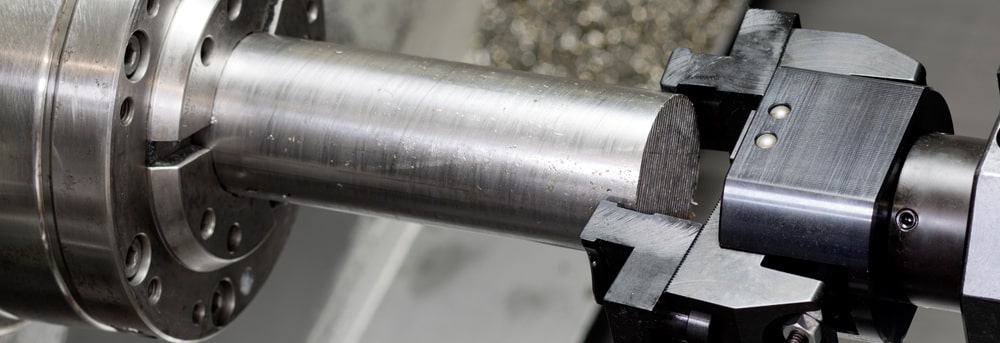

Stangengreifer für Drehmaschinen

Wollen Sie nicht dauerhaft an der Maschine stehen und Material einlegen?

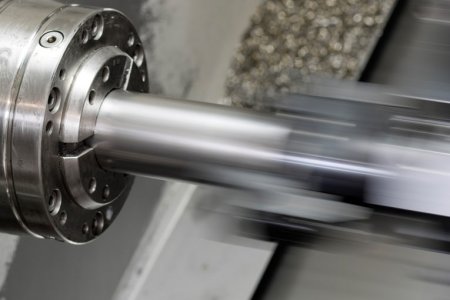

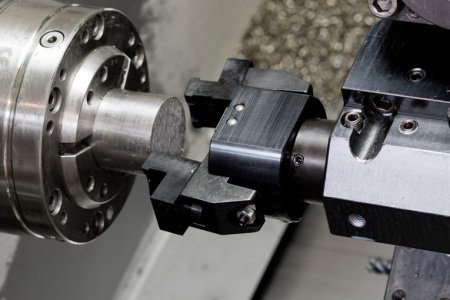

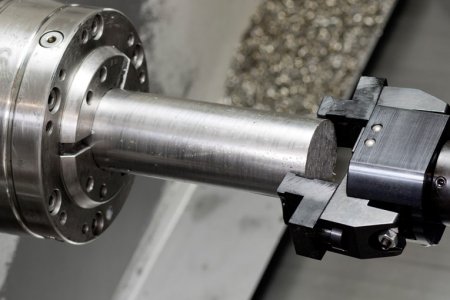

Ein Stangengreifer nimmt Ihnen diese Arbeit ab. Er macht aus Ihrer Drehmaschine ein vollautomatisches Produktionszentrum und spart Ihnen Zeit und Geld. Einfach und schnell zieht er das Rohmaterial nach und sofort produziert Ihre Maschine weiter. Sie benötigen kein kostspieliges Personal um einzelne Sägestücke einzulegen.

Stangengreifer Varianten

Variante A / Stangengreifer mit Zylinder Schaft

Variante A / Stangengreifer mit VDI Schaft

Variante B / Stangengreifer mit Zylinder Schaft

Variante B / Stangengreifer mit VDI Schaft

Lieferbare Varianten

Die Stangengreifer liefern wir Ihnen in 2 Varianten

Variante] A

Auffahren mit der Z Achse in Richrung Z -

Variante B

Auffahren mit der X Achse in Richtung X-

Zylinder Schaft VDI Schaft

Stangengreifer mit Zylinderschaft Stangengreifer VDI

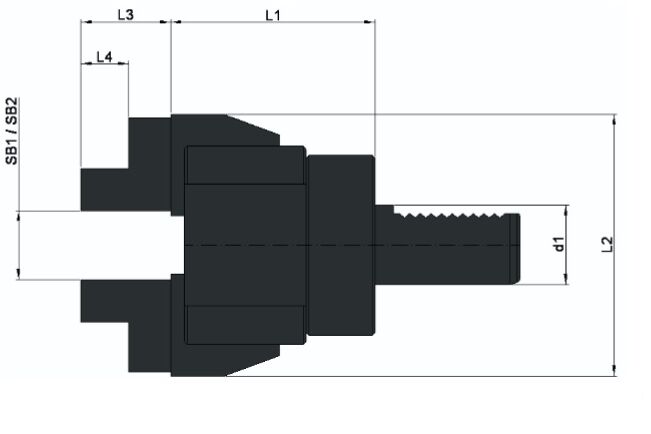

Variante A / Stangengreifer mit Zylinder Schaft / Auffahren mit der Z Achse in Richrung Z -

Artikel Nr.	Bezeichnung	Schaft	SB1 / mm	SB2 / mm	L1	L2	L3	L4
2512688	Stangengreifer	Ø 20	6-45	45-100	77	99	34	18
2512689	Stangengreifer	Ø 25	6-45	45-100	77	99	34	18
2512691	Stangengreifer	Ø 32	6-45	45-100	77	99	34	18
2512693	Stangengreifer	Ø 40	6-56	56-110	79	111	34	18

Variante A / Stangengreifer mit VDI Schaft / Auffahren mit der Z Achse in Richrung Z -

Artikel Nr.	Bezeichnung	Schaft	SB1 / mm	SB2 / mm	L1	L2	L3	L4
2512687	Stangengreifer	VDI 20	6-45	45-100	77	99	34	18
2512690	Stangengreifer	VDI 30	6-45	45-100	77	99	34	18
2512692	Stangengreifer	VDI 40	6-56	56-100	79	111	34	18
2512694	Stangengreifer	VDI 50	6-56	56-100	79	111	34	18

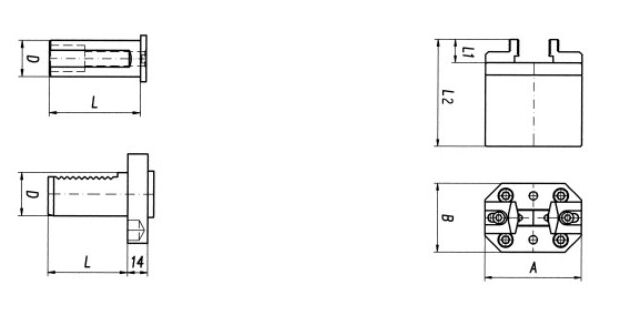

Variante B / Stangengreifer mit Zylinder Schaft / Auffahren mit der X Achse in Richrung X -

Artikel Nr.	Bezeichnung	Schaft	A	B	D	L	L1	L2
2512730	Stangengreifer	Ø 25	70	50	25	63	17	78
2509878	Stangengreifer	Ø 32	70	50	32	63	17	78
2512731	Stangengreifer	Ø 40	70	50	40	63	17	78
2512732	Stangengreifer	Ø 50	70	50	50	63	17	78

Variante B / Stangengreifer mit VDI Schaft / Auffahren mit der X Achse in Richrung X -

Artikel Nr.	Bezeichnung	Schaft	A	B	D	L	L1	L2
2509878	Stangengreifer	VDI 16	50	42		32	14	55
2512733	Stangengreifer	VDI 20	50	42		40	14	55
2512734	Stangengreifer	VDI 30	70	50		55	17	58
2512735	Stangengreifer	VDI 40	70	50		63	17	58
2512736	Stangengreifer	VDI 50	70	50		78	17	58
