ROTATIONSRÄUMWERKZEUG

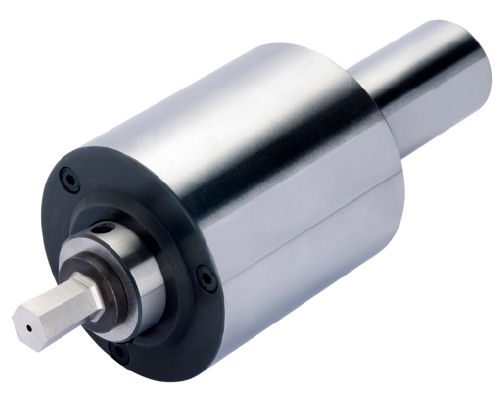

REV präsentiert ein neues Räumsystem: das Rotationsräumwerkzeug.

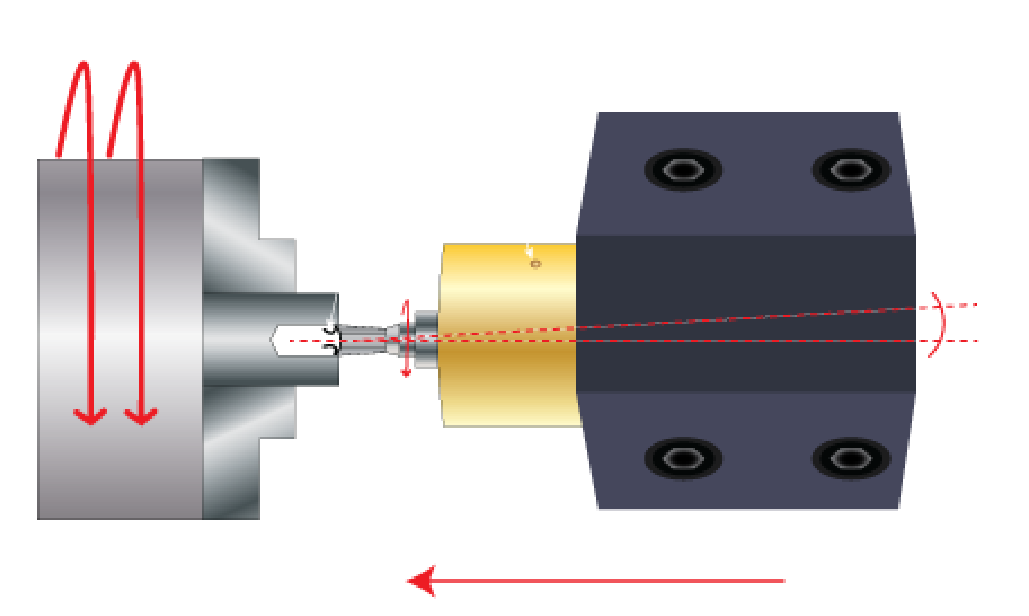

Das Rotationsräumwerkzeug ermöglicht die Herstellung präziser Innenprofile (Vierkant, Sechskant, Torx, Torx Plus, Keilwellenprofile und Verzahnungen) in Sack- und Durchgangsbohrungen. Die Bearbeitung erfolgt durch eine oszillierende Drehbewegung, wobei der Räumwerkzeughalter gegenüber dem Grundkörper des Werkzeugs in einem definierten Winkel angeordnet ist.

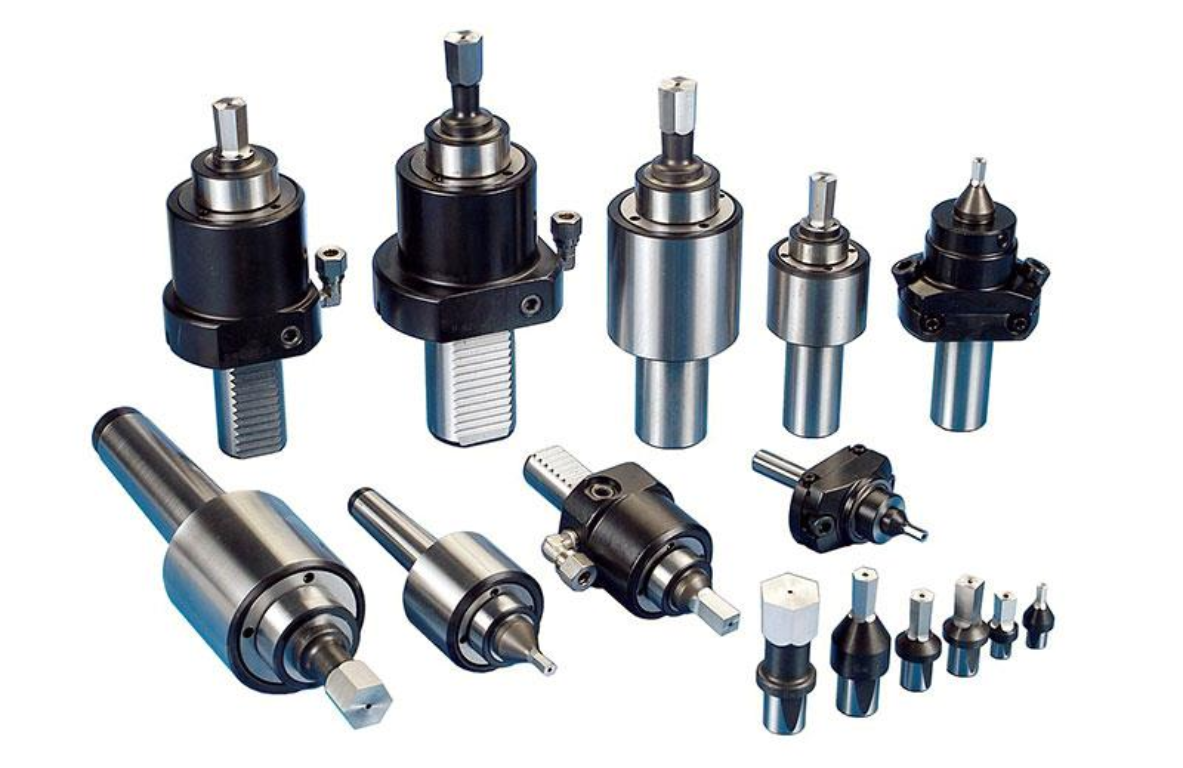

Das Werkzeug kann auf verschiedenen Werkzeugmaschinen eingesetzt werden und ist mit unterschiedlichen Maschinenaufnahmen erhältlich.

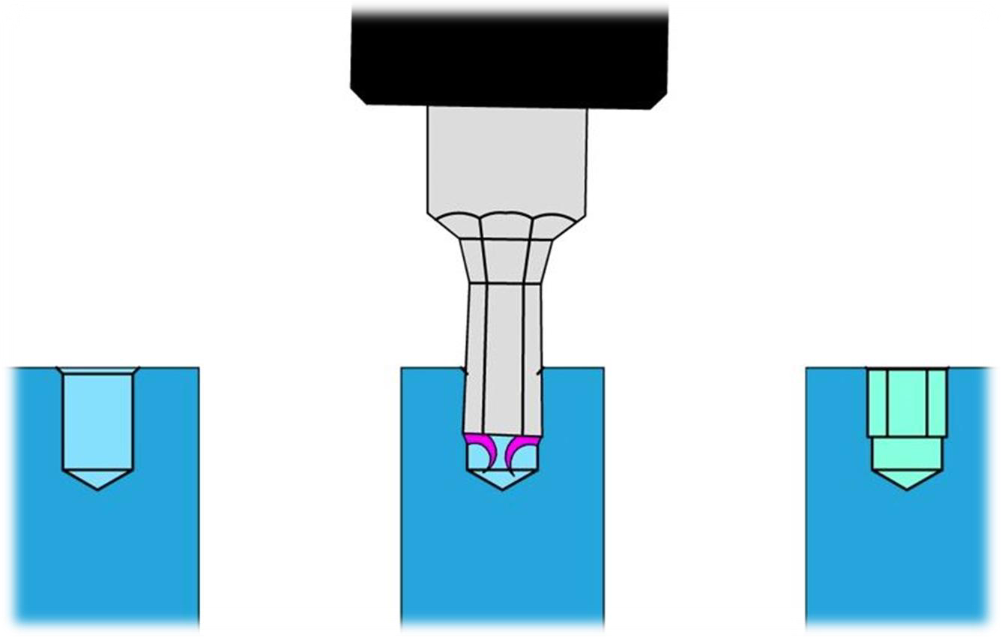

Um den Räumvorgang zu erleichtern und eine einwandfreie Spanabfuhr sicherzustellen, muss eine Vorbohrung hergestellt werden, deren Durchmesser um ca. 0,1 bis 0,3 mm größer ist als der Profil- bzw. Kerndurchmesser des Räumwerkzeugs.
Vor dem Vorbohren ist unbedingt eine Anfasung anzubringen, um das Einführen des Räumwerkzeugs zu erleichtern.
Die Tiefe der Vorbohrung sollte 20–40 % größer sein als die Länge des zu räumenden Profils. Gegebenenfalls ist zusätzlich eine Span- bzw. Freistichnut vorzusehen, um den Spanabtransport zu verbessern.
| Aufnahmetyp | RV-G5 | RV-G8S | RV-G8M | RV-G8 | RV-G12B | RV-G12 | RV-G12A* | RV-G16 | RV-G16L | RV-G25 |
|---|---|---|---|---|---|---|---|---|---|---|
| Zylinderschaft | 8 | 10 | 10 | 10 | 16 | 25 | 19,05 | 25 | 32 | 32 |
| 10 | 12 | 12 | 12 | 19,05 | 32 | 20 | 32 | 40 | 40 | |
| 12 | 16 | 16 | 16 | 20 | – | 22 | – | – | – | |
| 16 | 19,05 | 19,05 | 19,05 | 22 | – | 25 | – | – | – | |
| 19,05 | 20 | 20 | 20 | 25 | – | 25,40 | – | – | – | |
| 20 | 22 | 22 | 22 | 25,40 | – | 32 | – | – | – | |
| 22 | 25 | 25 | 25 | – | – | – | – | – | – | |
| Morsekegelschaft (MK) | – | – | – | – | – | MK 2–3 | MK 3 | MK 3 | MK 4 | MK 4 |
| VDI-Schaft | – | – | – | – | – | VDI 20 / VDI 30 | VDI 30 / VDI 40 | VDI 30 | VDI 40 | VDI 40 |
