31311 HänigsenPendelhalter
Merkmale
- Radialspiel von 0.01 mm bis zu 2 mm (abhängig von der Auslegung)
- Winkelausgleich 30´
- alle gängigen Schnittstellen und Aufnahmen
- innere Kühlmittelzufuhr
- hohe Drehzahlen möglich (abhängig von Auslegung
- variable Spanndurchmesser durch Reduzierbuchsen oder Spannzangen
Baukastensystem mit verschiedenen Schnittstellen & Techniken

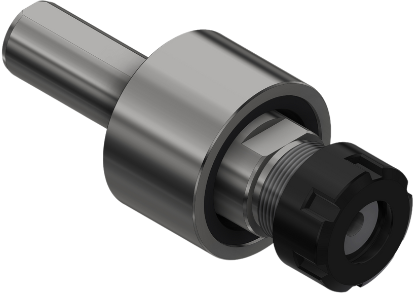

Pendelhalter PH
Pendelhalter werden bei der Bohrungsfeinbearbeitung mit Reibahlen eingesetzt und dienen dazu, den seitlichen Versatz und den Winkelfehler zwischen dem Werkzeug und dem Werkstück zu kompensieren.
Bei der Bohrungsfeinbearbeitung ist eine Übereinstimmung der Vorbohrung mit der Werkzeugachse Voraussetzung für die einwandfreie Funktion der Reibahlen.
Häufig entstehen jedoch bei der Bearbeitung in mehreren Aufspannungen, sowie beim einfachen Werkzeugwechsel Takt- und Positionsfehler und damit ein Versatz zwischen Werkzeug und Werkstück.
Der Pendelhalter (PH) kompensiert diesen Achs- und Winkelversatz und garantiert eine optimale Bearbeitung im Hochgeschwindigkeitsbereich mit hohen Vorschubkräften.
Durch den Einsatz eines Pendelhalters lassen sich Rundlauf- und Fluchtungsfehler vibrationsfrei ausgleichen. Damit sind hohe Schnitt- und Standzeiten garantiert. Die integrierten Kühlmittelkanäle gewährleisten eine optimale Versorgung der Werkzeugschneiden mit Kühlschmierstoff für eine gute Spanabfuhr und hervorragende Oberflächengüten.
Ausgleichspendelhalter PH
Der Ausgleichspendelhalter (APH) wurde zur Optimierung der Leistungsfähigkeit des Pendelhalters (PH) bei der Innenbearbeitung auf Dreh- und Mehrspindelmaschinen entwickelt.
Er ist eine Kombination des Ausgleichshalters mit dem bewährten Pendelhalter.
Durch die Pendelhalterkomponente können alle Vorteile der patentierten Pendelhaltertechnik weiterhin genutzt werden. Rundlauf- und Fluchtungsfehler lassen sich vibrationsfrei ausgleichen, hohe Schnitt- sowie Standzeiten sind dadurch gewährleistet. Die integrierte Kühlmittelzufuhr garantiert eine optimale Versorgung der Reibahlenschneiden mit Kühlschmierstoff. Die Ausgleichshalterkomponente ermöglicht den manuellen Ausgleich von Werkzeugaufnahmen, die nicht zentrisch zur Drehspindel stehen, sowie von Schlittenführungen, die nicht parallel zur Spindelachse laufen.
Durch diese Kombination kann das Radialspiel des Pendelhalters auf ein Minimum reduziert werden. Damit sind auch auf Dreh- und Mehrspindelmaschinen höhere Schnittgeschwindigkeiten und Drehzahlen, die bis in den HSC-Bereich reichen, möglich.
Der Ausgleichspendelhalter (APH) sorgt für die optimale Ausnutzung der patentierten Pendelhaltertechnik und spart lange Ausfallzeiten der Maschinen. Statt die ganze Maschine auszurichten, kann man Spindelfehler über stirnseitig von vorn zugängliche Exzenterschrauben einfach und direkt am Ausgleichspendelhalter einstellen.
Pendelhalter zum Gewindeschneiden GPH
Der Pendelhalter zum Gewindeschneiden (GPH) funktioniert wie der herkömmliche Pendelhalter (PH) kompensiert jedoch zusätzlich:
- Längenausgleichsfehler
wodurch beste Gewindequalität und lange Standzeiten garantiert sind.

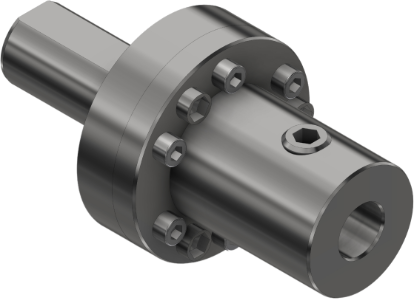

Ausgleichshalter AH
Der Ausgleichshalter (AH) ermöglicht den manuellen Ausgleich von Werkzeugaufnahmen, die nicht zentrisch zur Drehspindel stehen, sowie von Schlittenführungen, die nicht parallel zur Spindelachse laufen.
