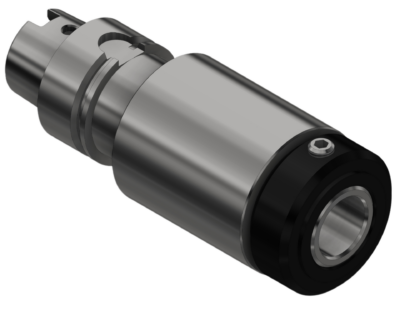

31311 HänigsenPendelhalter PH
Bei der Bohrungsfeinbearbeitung ist eine Übereinstimmung der Vorbohrung mit der Werkzeugachse Voraussetzung für die einwandfreie Funktion der Reibahlen.
Häufig entstehen jedoch bei der Bearbeitung in mehreren Aufspannungen, sowie beim einfachen Werkzeugwechsel Takt- und Positionsfehler und damit ein Versatz zwischen Werkzeug und Werkstück.
Der Pendelhalter (PH) kompensiert diesen Achs- und Winkelversatz und garantiert eine optimale Bearbeitung im Hochgeschwindigkeitsbereich mit hohen Vorschubkräften.
Durch den Einsatz eines Pendelhalters lassen sich Rundlauf- und Fluchtungsfehler vibrationsfrei ausgleichen. Damit sind hohe Schnitt- und Standzeiten garantiert. Die integrierten Kühlmittelkanäle gewährleisten eine optimale Versorgung der Werkzeugschneiden mit Kühlschmierstoff für eine gute Spanabfuhr und hervorragende Oberflächengüten.
ESS Einfachschraubstock
Der Spannschieber spannt gegen die Festbacke, die Festbacke ist hinten oder vorne (FV) erhältlich. Bettlängen bis 1.200 mm möglich, Backenbreiten 65, 80, 100, 125, 160 mm, mechanisch, mechanisch-hydraulisch oder hydraulisch.
DSS Doppelspannstock
Zwei Spannschieber spannen von zwei Seiten gegen die feste Mittelbacke, das Spannen erfolgt über eine durchgehende Spindel (mechanisch), Backenbreiten 65, 80, 100, 125 mm, Standard-Bettlängen bis 740 mm, auf Anfrage bis 1.200 mm möglich.
MFS Multifunktionsspannstock
Der Spannstock kann schnell und flexibel zum Einfach-, Doppel- oder Mehrfachspannstock umgerüstet werden. Der Spannstock ist mechanisch oder hydraulisch erhältlich, Backenbreiten 80, 100, 125 und 160 mm, Standard-Bettlängen bis 750 mm, auf Anfrage bis 1.200 mm möglich.
ZSS Zentriertspannstock
Zwei Spannschieber spannen das Werkstück symmetrisch zur Mitte, das Spannen erfolgt über eine druchgehende Spindel, die auch motorisch angetrieben werden kann, Backenbreite 100, 125, 160 mm, Standard-Bettlängen bis 650 mm, auf Anfrage bis 1.200 mm möglich.
UNI Universalspanner für Automation und Palettiersysteme – Die perfekten 5-Achs-Spanner für die Fräs-Bearbeitung!
Die neue Generation unserer UNI-Spannstöcke verbindet die traditionelle Präzision und Langlebigkeit mit innovativer Nullpunkt-Spannung und Automation. Auch für Hersteller anderer Nullpunktspannsysteme fertigen wir auf Wunsch Ihren Spannstock. Sprechen Sie uns an – unsere Technik hat auch für Ihre Automation die passende Lösung.
VZA Kreuzspannsystem
Spannen direkt im Zentrum: die flexible Lösung beispielsweise für den Formenbauer. Über zwei Achsen spannen Sie Ihr Material immer genau im Zentrum. Schneller und unkomplizierter geht‘s nicht. Jede Spanngröße und jedes Grundplatten-Bohrbild ist machbar. Durch die hervorragende Reproduzierbarkeit können Werkstücke problemlos entnommen und wieder eingesetzt werden. Zusätzlich stehen Ihnen mit unserem umfangreichen Backensortiment viele individuelle Aufspannlösungen zur Verfügung.
